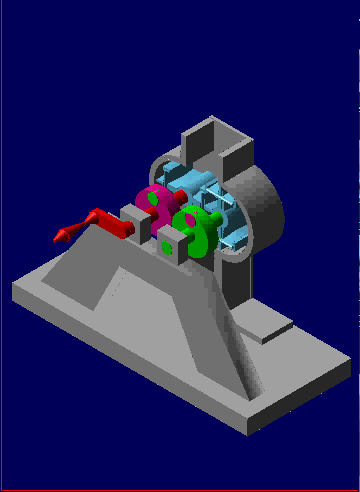

(12) ファブリ送風機

  1. 動画 かさ歯車
  2. 動画 スライダ クランク機構
  3. 動画 オルダム継手
  4. 動画 細窓クランク継手
  5. 動画 3個の平行クランクと連結棒
  6. 動画 マルティプル トランメル ギヤ(1)
  7. 動画 マルティプル トランメル ギヤ(2)
  8. 動画 近似直線運動(1)
  9. 動画 早戻り機構(変形 スライダ クランク)
  10. 動画 イーブポンプ
  11. 動画 内歯平歯車を用いた同軸逆回転伝動
  12. 動画 ファブリ送風機
  13. 動画 フック継手(自在継手)
  14. 動画 近似直線運動(2)
  15. 動画 遊星歯車応用の回転運動から直線運動への変換機構
  16. 動画 確動カム
  17. 動画 摩擦利用機構

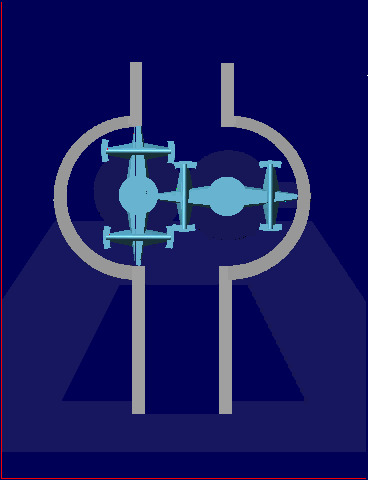

「内部の動画」を参照)互いに逆回りに回転する2つの回転子によって下から吸い込まれた気体は、両側の半円周に沿って上へ運ばれ、上の出口で吐き出される。2つの回転子は真ん中でT字型に接触して逆流を防いでいる。最初に一方の回転子の角が他方の回転子の面に接触するが、途中でこの役割が入れ替わる。
[動画製作:大学院情報学研究科M2・狄 靖(DI JING)、2000.5]
