(9) 早戻り機構


  1. 動画 かさ歯車
  2. 動画 スライダ クランク機構
  3. 動画 オルダム継手
  4. 動画 細窓クランク継手
  5. 動画 3個の平行クランクと連結棒
  6. 動画 マルティプル トランメル ギヤ(1)
  7. 動画 マルティプル トランメル ギヤ(2)
  8. 動画 近似直線運動(1)
  9. 動画 早戻り機構(変形 スライダ クランク)
  10. 動画 イーブポンプ
  11. 動画 内歯平歯車を用いた同軸逆回転伝動
  12. 動画 ファブリ送風機
  13. 動画 フック継手(自在継手)
  14. 動画 近似直線運動(2)
  15. 動画 遊星歯車応用の回転運動から直線運動への変換機構
  16. 動画 確動カム
  17. 動画 摩擦利用機構

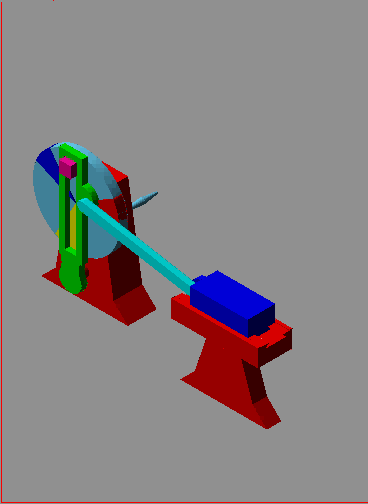

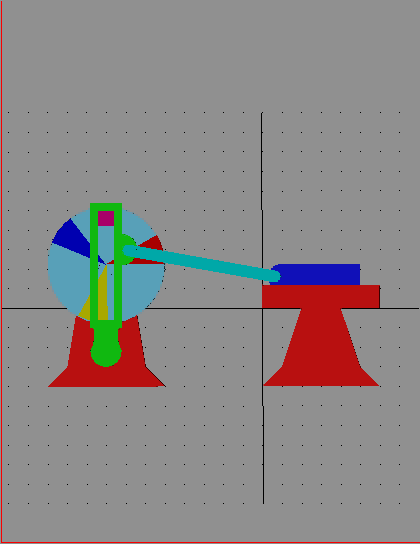

回転円盤上のピン(ピンク色)によってアーム(若草色)が左右に揺動する。ピンがアームの支点近くにある時はアームは大きく揺動し、ピンが支点から遠い所にあるときはアームの揺動は小さい。したがって円盤が等速回転しているとき、右のクロスヘッドは右へ早く戻り、左へはゆっくり移動する。
[動画製作:大学院情報学研究科M1・狄 靖(DI JING)、2000.3]
