(15) 遊星歯車応用の回転運動から直線運動への変換機構

  1. 動画 かさ歯車
  2. 動画 スライダ クランク機構
  3. 動画 オルダム継手
  4. 動画 細窓クランク継手
  5. 動画 3個の平行クランクと連結棒
  6. 動画 マルティプル トランメル ギヤ(1)
  7. 動画 マルティプル トランメル ギヤ(2)
  8. 動画 近似直線運動(1)
  9. 動画 早戻り機構(変形 スライダ クランク)
  10. 動画 イーブポンプ
  11. 動画 内歯平歯車を用いた同軸逆回転伝動
  12. 動画 ファブリ送風機
  13. 動画 フック継手(自在継手)
  14. 動画 近似直線運動(2)
  15. 動画 遊星歯車応用の回転運動から直線運動への変換機構
  16. 動画 確動カム
  17. 動画 摩擦利用機構

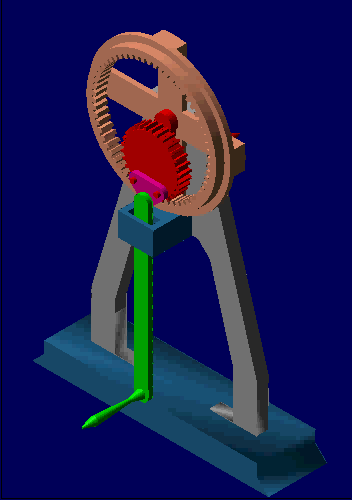

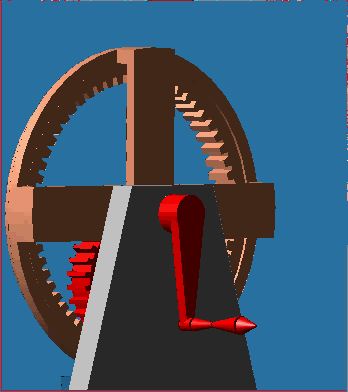

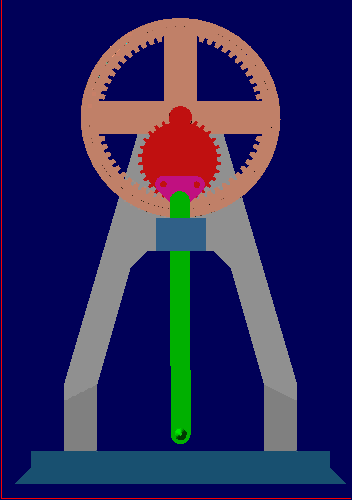

裏側のハンドルを回すと、赤色の歯車が黄土色の歯車の内側を回る。このとき、赤色歯車表面のある一点にピンで取り付けられた黄緑色の棒は上下に直線運動をする。

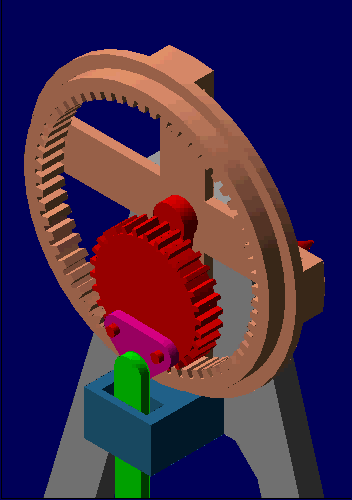

 赤色の歯車は公転運動と自転運動をし、遊星歯車(Planet gear)、黄土色の歯車は太陽内歯車(内歯歯車)(Ring gear)と呼ばれる。もし、黄土色の歯車の中心に小さな歯車があって、それが遊星歯車を上の動画と同じように運動させるとき、中心の歯車は太陽外歯車(外歯歯車)(Sun gear)と呼ばれる。

[動画製作:大学院情報学研究科M2・狄 靖(DI JING)、2000.10]
