(2)スライダ クランク機構

  1. 動画 かさ歯車
  2. 動画 スライダ クランク機構
  3. 動画 オルダム継手
  4. 動画 細窓クランク継手
  5. 動画 3個の平行クランクと連結棒
  6. 動画 マルティプル トランメル ギヤ(1)
  7. 動画 マルティプル トランメル ギヤ(2)
  8. 動画 近似直線運動(1)
  9. 動画 早戻り機構(変形 スライダ クランク)
  10. 動画 イーブポンプ
  11. 動画 内歯平歯車を用いた同軸逆回転伝動
  12. 動画 ファブリ送風機
  13. 動画 フック継手(自在継手)
  14. 動画 近似直線運動(2)
  15. 動画 遊星歯車応用の回転運動から直線運動への変換機構
  16. 動画 確動カム
  17. 動画 摩擦利用機構

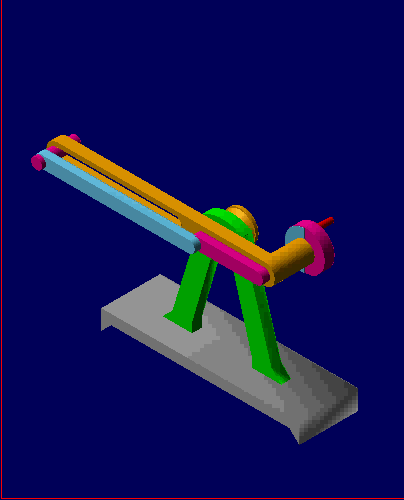

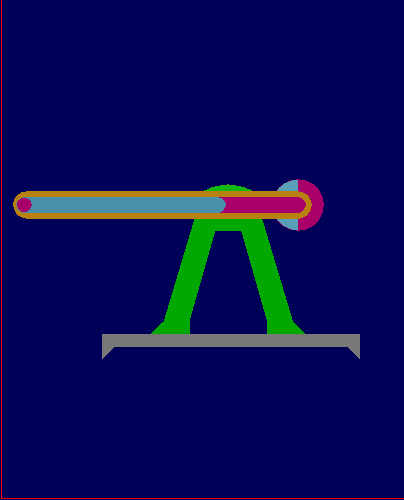

右のハンドルを1回転すると、左のスライダが直線上を1往復する。すなわち、回転運動を直線運動に変換する。逆に往復直線運動を回転運動に変換することもできる。自動車のエンジンなどで広く応用されているピストンである。ただしその場合は死点(スライダが左端と右端にあるとき)で運動が止まらないように、位相をずらしたピストンを連結するなどの工夫が要る。
[動画製作:大学院情報学研究科M2・狄 靖(DI JING)、2000.7]
