(7)　マルティプル トランメル ギヤ(2)
  1. 動画　かさ歯車
  2. 動画　スライダ　クランク機構
  3. 動画　オルダム継手
  4. 動画　細窓クランク継手
  5. 動画　3個の平行クランクと連結棒
  6. 動画　マルティプル トランメル ギヤ(1)
  7. 動画　マルティプル トランメル ギヤ(2)
  8. 動画　近似直線運動(1)
  9. 動画　早戻り機構（変形 スライダ クランク）
  10. 動画　イーブポンプ
  11. 動画　内歯平歯車を用いた同軸逆回転伝動
  12. 動画　ファブリ送風機
  13. 動画　フック継手（自在継手）
  14. 動画　近似直線運動(2)
  15. 動画　遊星歯車応用の回転運動から直線運動への変換機構
  16. 動画　確動カム
  17. 動画　摩擦利用機構

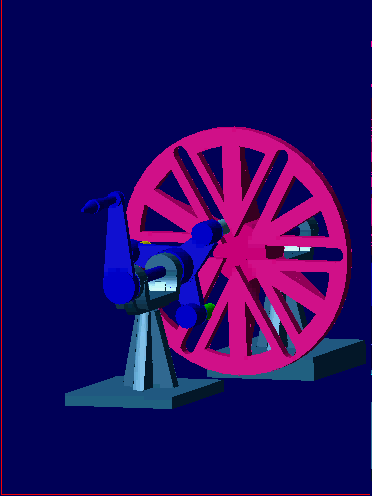

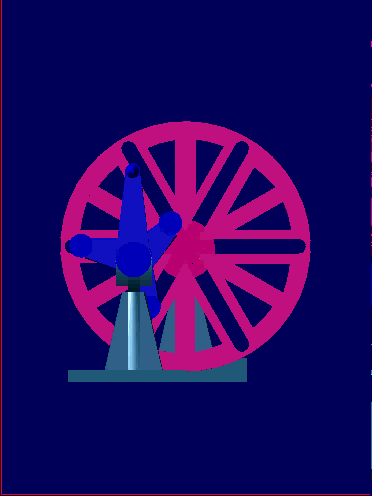

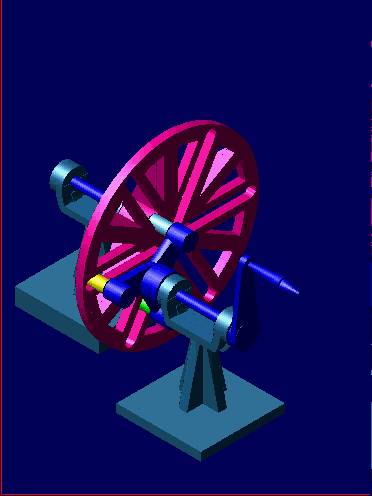

円盤（赤紫色）には60゜毎に半径方向に溝がきってある。一方、ハンドル側には互いに120゜の角をなすアームがあり、その先端にコロがついていて、円盤の溝の中を移動する。円盤の回転軸とアームの回転軸は平行で、軸と軸との距離が、アームの回転軸の半径と等しい。アームが２回転すると円盤は１回転する。
[動画製作：大学院情報学研究科M2・狄　靖（DI JING）、2000.4]
