(10) イーブポンプ(Eve's pump)

  1. 動画 かさ歯車
  2. 動画 スライダ クランク機構
  3. 動画 オルダム継手
  4. 動画 細窓クランク継手
  5. 動画 3個の平行クランクと連結棒
  6. 動画 マルティプル トランメル ギヤ(1)
  7. 動画 マルティプル トランメル ギヤ(2)
  8. 動画 近似直線運動(1)
  9. 動画 早戻り機構(変形 スライダ クランク)
  10. 動画 イーブポンプ
  11. 動画 内歯平歯車を用いた同軸逆回転伝動
  12. 動画 ファブリ送風機
  13. 動画 フック継手(自在継手)
  14. 動画 近似直線運動(2)
  15. 動画 遊星歯車応用の回転運動から直線運動への変換機構
  16. 動画 確動カム
  17. 動画 摩擦利用機構

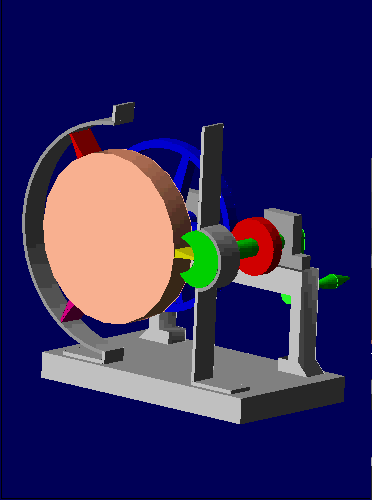

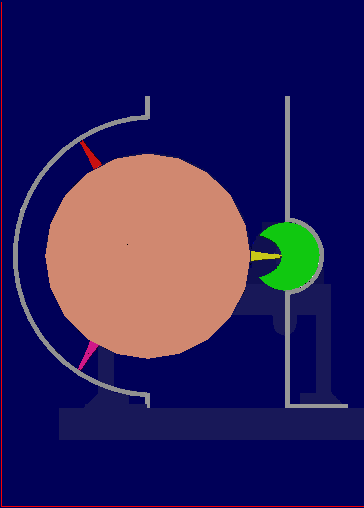

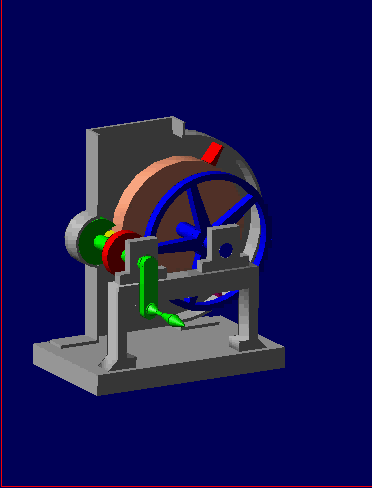

(「内部の動画」を参照。)大きい円盤の直径 [突起(=羽根)を除いたもの] は小さい円盤の直径の3倍であり、大きい円盤が1回転する間に小さい円盤は3回転する。下方から吸い込まれた液体が、大きい円盤の突起と突起の間に入って半円周に沿って運ばれ、上方から吐き出される。小さい円盤の切り欠きは大きい円盤の羽根に同期しており、液体の逆流が防止される。
[動画製作:大学院情報学研究科M1・狄 靖(DI JING)、2000.3]
