(11) 動画 内歯平歯車を用いた同軸逆回転伝動

  1. 動画 かさ歯車
  2. 動画 スライダ クランク機構
  3. 動画 オルダム継手
  4. 動画 細窓クランク継手
  5. 動画 3個の平行クランクと連結棒
  6. 動画 マルティプル トランメル ギヤ(1)
  7. 動画 マルティプル トランメル ギヤ(2)
  8. 動画 近似直線運動(1)
  9. 動画 早戻り機構(変形 スライダ クランク)
  10. 動画 イーブポンプ
  11. 動画 内歯平歯車を用いた同軸逆回転伝動
  12. 動画 ファブリ送風機
  13. 動画 フック継手(自在継手)
  14. 動画 近似直線運動(2)
  15. 動画 遊星歯車応用の回転運動から直線運動への変換機構
  16. 動画 確動カム
  17. 動画 摩擦利用機構

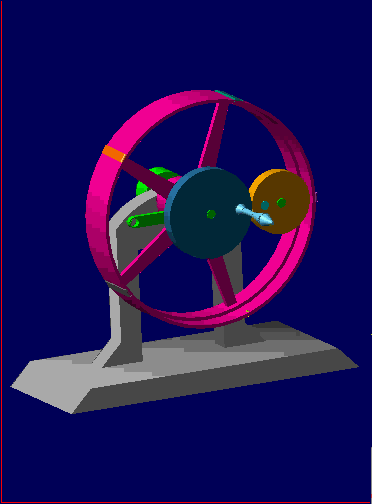

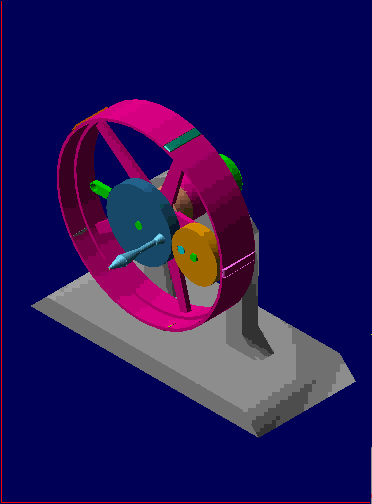

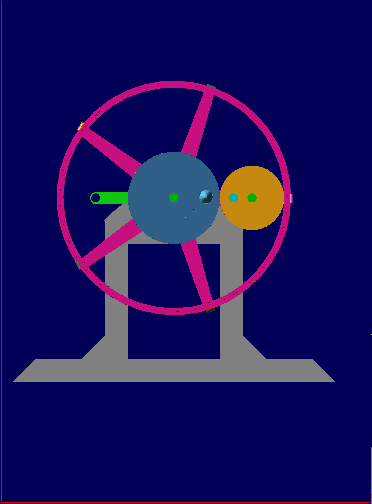

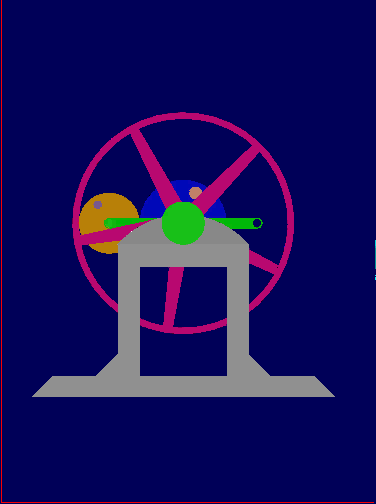

3つの歯車は平歯車で噛み合っているが、歯の形状は省略している。1番大きい歯車(ピンク色)には内側に歯がある。ハンドルのついている歯車の回転は、黄土色の歯車(中心が黄緑色の水平棒に固定されている)を介して、ハンドルのついた歯車と同軸の、一番大きい歯車に逆方向の回転として伝動される。
[動画製作:大学院情報学研究科M2・狄 靖(DI JING)、2000.5]
