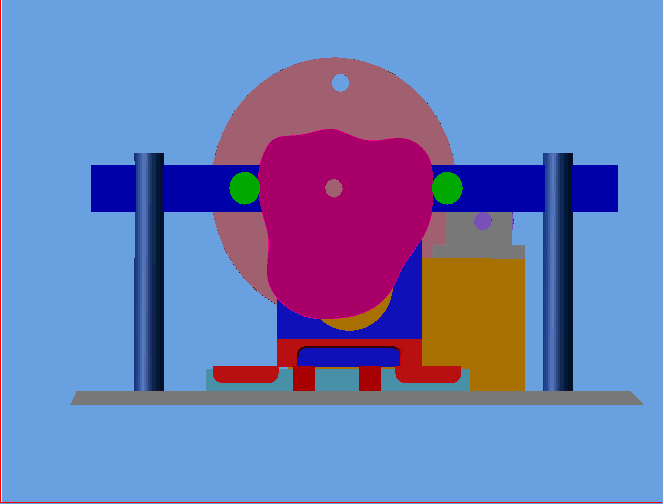

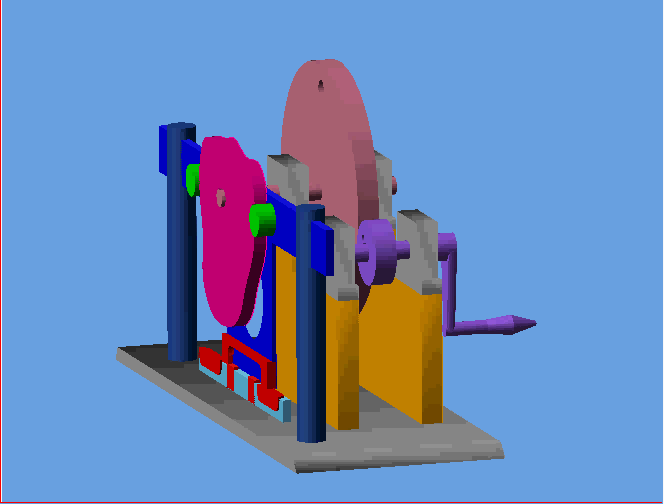

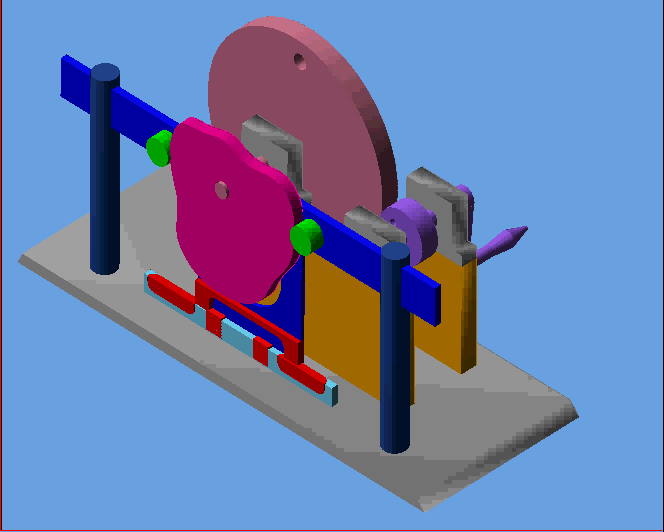

中央で回転するカム（裏側のハンドルによって回転する）の形状は、カムの回転中心を通る直線がカムの外形線によって切り取られる長さが一定になるように作られている。したがってカムの回転中心と同じ水平線上にあり、かつ、隙間なくカムを挟むように水平板に取り付けられたピン（緑色）の水平方向の位置はカムの形状および回転角度によって一意的に決まる（確動）。
ピンが取り付けられている水平板は模型下部の弁（赤色）に直結されており、下部中央から流入する気体（蒸気）が、水平板の左右の動きによって右、あるいは左の排出口へ排出される。用が済むと排出口は空中に解放され、気体は空中へ放出される。
|
